Zawór regulacyjny kątowy SWING czarny błyszczący All in One Pex 16mm

Zestaw regulacyjny Swing do grzejnika łazienkowego kątowy.

W skład zestawu wchodzą:

• 1 zawór regulacyjny kątowy,
• 1 zawór odcinający kątowy,
• 2 rozety maskujące, okrągłe, metalowe
• 2 tuleje maskujące, metalowe oraz
• 2 złączki Pex- do instalacji alu-pex 16 mm

WARTO WIEDZIEĆ:

Zawór regulacyjny SWING przeznaczony jest do montażu na grzejniku centralnego ogrzewania w instalacji dwururowej po stronie przewodu zasilającego.

Zawór odcinający SWING przeznaczony jest do montażu na grzejniku centralnego ogrzewania w instalacji dwururowej po stronie przewodu  powrotnego.

Dane techniczne:

Temperatura pracy max. 120°C

Ciśnienie nominalne max. 1MPa

Czynnik grzewczy woda

Max. różnica ciśnienia 0.06MPa

Przyłącze grzejnikowe R 1/2

Wersja Kątowa

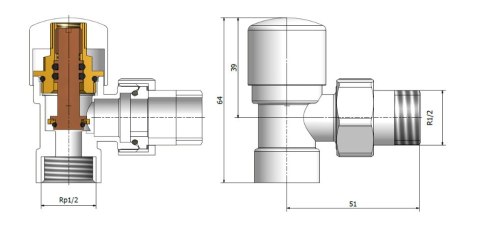

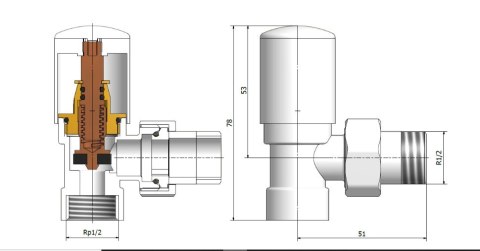

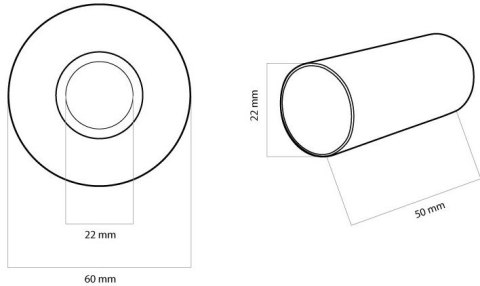

Poniżej zamieszczamy rysunki z wymiarami: zaworu regulacyjnego Swing (pierwszy poniżej) i odcinającego (drugi poniżej) oraz pod zaworami rysunki z wymiarami: tulejek maskujących oraz rozety pojedynczej.

DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI!

KOLORYSTYKA

Produkty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżej

MOŻLIWOŚCI PODŁĄCZEŃ:

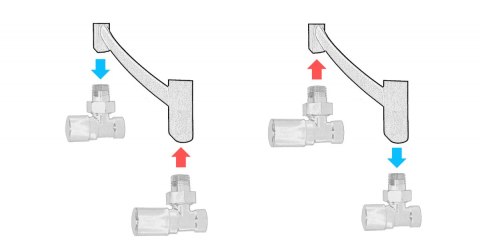

Zawory regulacyjne Swing możesz podłączyć do grzejnika gdy masz wejścia:

 - dolne - które prezentują dwa schematy poniżej

                a) gdy zasilanie jest z prawej strony - wybierz zawór regulacyjny Swing z rozetami pojedynczymi

                b) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Swing z rozetami pojedynczymi

 - dolne środkowe - które prezentują dwa schematy poniżej

                a) gdy zasilanie jest z prawej strony - wybierz zawór regulacyjny Swing z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)

                b) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Swing z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)

MOŻLIWE INSTALACJE:

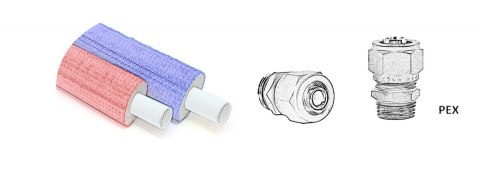

Zawór Swing możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

Zawór Swing możesz podłączyć również do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
