Zawór termostatyczny 50mm TWINS złoty galwaniczny lewy Pex All in One rozeta zespolona prostokątna

Zestaw Twins termostatyczny kątowy lewy.

W skład zestawu wchodzą:

• 1 zawór termostatyczny kątowy lewy,
• 1 rozeta maskująca, metalowa podwójna prostokątna,
• 2 tuleje maskujące, metalowe oraz
• 2 złączki Pex - do instalacji alu-pex 16 mm


WARTO WIEDZIEĆ:

Zawór TWINS w wersji termostatycznej został specjalnie zaprojektowany do grzejników z połączeniem dolnym i króćcami o rozstawie 50 mm.

Zawór termostatyczny montujemy na grzejniku centralnego ogrzewania tak by głowica termostatyczną była od strony powrotu  czyli dalej od przewodu zasilającego (zgodnie ze schematem poniżej).

Konstrukcja przyłącza pozwala na montaż jego pod grzejnikiem równolegle do ściany, wewnątrz obrysu grzejnika, co zabezpiecza je przed przypadkowym uszkodzeniem.

Dane techniczne zaworu:

Temperatura pracy 120°C

Ciśnienie nominalne 1MPa

Czynnik grzewczy woda

Ciśnienie próbne 1.5 MPa

Nastawa wstępna na wkładce zaworu odcinającego

Przyłącze grzejnikowe G ¾

Dane techniczne głowicy:

Zakres 8°C - 30°C

Max. temp. otoczenia 50°C

Czas zamykania 16 min.

Wpływ różnicy ciśnień < 1 K

Histereza 0,3K

Wpływ temp. czynnika grzewczego 1,23

Niezawodny czujnik cieczowy

Pokrętło regulacyjne z oznakowaniem cyfrowym

Funkcja ochrony przed zamrożeniem instalacji (8°C na nastawie „*")

Korpus z wysokojakościowego tworzywa sztucznego

Przyporządkowanie wartości temperaturowych do znaków na głowicy:

Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego Twins w wersji lewej oraz wymiary tulejek maskujących, rozety zespolonej prostokątnej i głowicy termostatycznej.

DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI!

KOLORYSTYKA

Produkty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżej

MOŻLIWOŚCI PODŁĄCZEŃ:

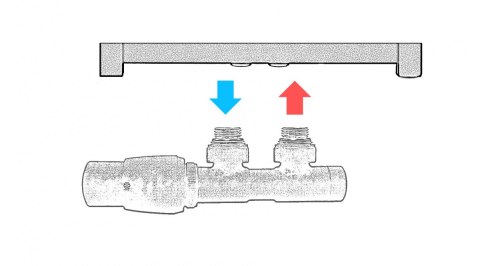

Zawory termostatyczne Twins możesz podłączyć do grzejnika gdy masz wejście:

 - dolne środkowe - które prezentują dwa schematy poniżej

                a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Twins prawy

                b) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Twins lewy

MOŻLIWE INSTALACJE:

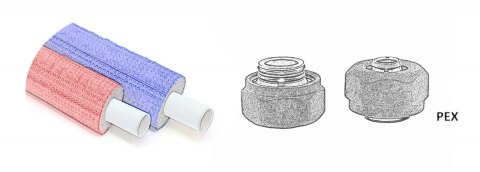

Zawór Twins możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

Zawór Twins możesz podłączyć zarówno do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

Zawór Twins możesz podłączyć również do instalacji 1/2 - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
