Zawór termostatyczny do grzałki INTEGRA czarny mat lewy Cu All in One głowica Tucan

Zestaw Integra termostatyczny lewy.

W skład zestawu wchodzą:

• 1 zawór termostatyczny lewy z głowicą termostatyczną,
• 1 zawór odcinający prawy,
• 2 rozety maskujące, metalowe pojedyncze,
• 2 tuleje maskujące, metalowe oraz
• 2 złączki Cu - do instalacji miedzianej 15mm


WARTO WIEDZIEĆ:

Zawór termostatyczny INTEGRA przeznaczony jest do montażu na grzejniku centralnego ogrzewania w systemie dwururowym.

Korpus zaworu zintegrowany jest z trójnikiem umożliwiając podłączenie grzałki elektrycznej bezpośrednio przez zawór do grzejnika - zalecany montaż grzałki na zaworze odcinającym.

Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu powrotnego.

Dane techniczne:

Temperatura pracy do 120°C

Ciśnienie nominalne 1MPa

Czynnik grzewczy woda

Max. różnica ciśnienia 0.06MPa

Ciśnienie próbne 1.5 MPa

Nastawa wstępna na zaworze odcinającym

Gwint montażowy głowicy M30x1,5

Przyłącze grzejnikowe G ½

Montaż grzałki elektrycznej na zaworze odcinającym

Głowica termostatyczna Tucan to regulator temperatury do grzejników o nowoczesnym, ergonomicznym kształcie.

Przeznaczona do zaworów termostatycznych gwint M30x1,5

Dane techniczne głowicy:

Niezawodny czujnik cieczowy

Pokrętło regulacyjne z oznakowaniem cyfrowym

Funkcja ochrony przed zamrożeniem instalacji (6°C na nastawie „*")

Korpus z wysokojakościowego tworzywa

Ułatwienie w zachowaniu czystości głowicy termostatycznej

Ustawianie nastawy temperatury jest intuicyjne

Projekt głowicy jest pomocny dla osób o różnej sprawności sensorycznej ze względu na charakterystyczny „click" na danych nastawach.

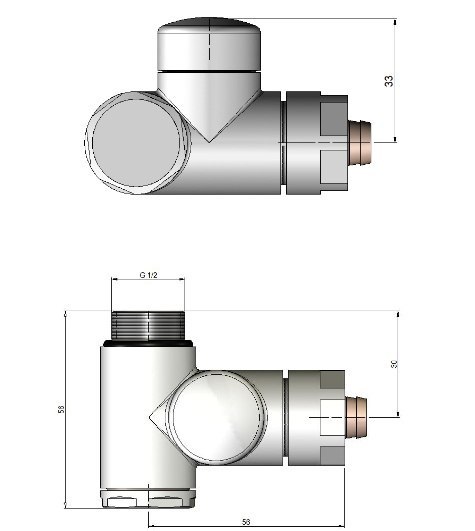

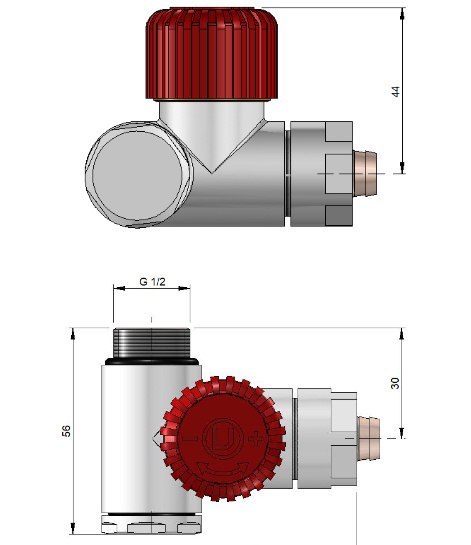

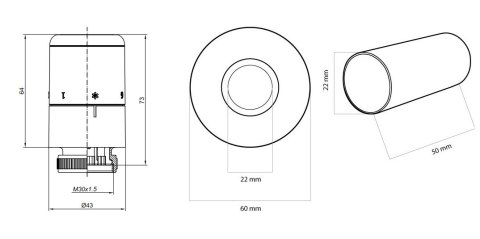

Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego i odcinającego Integra oraz wymiary głowicy, tulejek maskujących oraz rozety pojedynczej.

DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI!

KOLORYSTYKA

Produkty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżej

MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory termostatyczne Integra możesz podłączyć do grzejnika gdy masz wejścia:

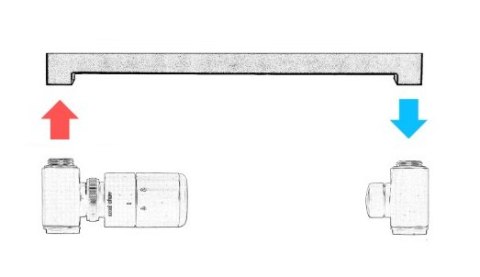

 - dolne - które prezentują dwa schematy poniżej

                a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra lewy z rozetami pojedynczymi

                b) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Integra prawy z rozetami pojedynczymi

 - dolne środkowe - które prezentują dwa schematy poniżej

                a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra prawy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)

                b) gdy zasilanie jest z prawej strony - wybierz zawór  termostatyczny Integra lewy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)

- w podłączeniu dolnym - masz również możliwość podłączenia grzałki - poniżej prezentujemy przykład takiego podłączenia - zalecany jest montaż grzałki na zaworze odcinającym

MOŻLIWE INSTALACJE:

Zawór Integra możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

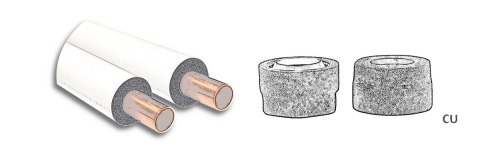

Zawór Integra możesz podłączyć do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

Zawór Integra możesz podłączyć do instalacji 1/2 (GZ1/2)  - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

Zawór Integra możesz podłączyć do instalacji 1/2 (GW1/2)  - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
